驅動電機系統是新能源汽車核心系統（電池、電機、電控）之一，其性能決定了爬坡能力、加速能力以及車速等汽車行駛的主要性能指標。驅動電機系統主要是由電機及其控制器組成。

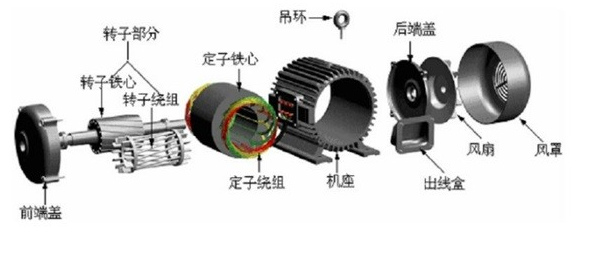

電機主要由定子、轉子、機殼、、機座、連接器、旋轉變壓器等零部件裝配而成。

電機機座測量

電機機座固定定子鐵芯及端蓋，具有較強的機械強度和剛度，起保護和散熱的作用。

測量要求：孔徑和圓柱度

1、機器型號： CROMA10128

2、推薦軟件：PC DMIS（陣列功能實現快速編程測量）

2、測頭型號：HH-A-M7.5自動分度測座

3、特殊配置:     200mm測頭加長桿

三坐標測量方法與測量技巧

1、建立坐標系

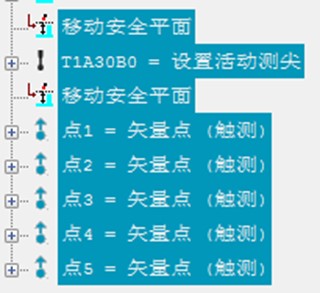

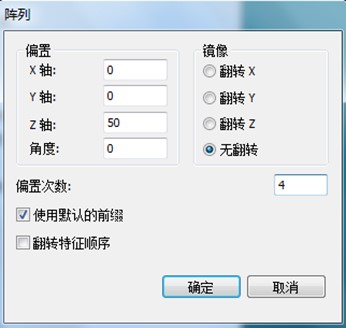

2、旋轉一個角度A30B0，在圓柱靠下的位置取一個點，使用PC DMIS陣列功能，往Z正方向水平陣列多個點

3、再將轉角和測點全選中復制，再旋轉陣列一圈

4、將圓柱上的點構造成一個圓柱

5、評價直徑和圓柱度

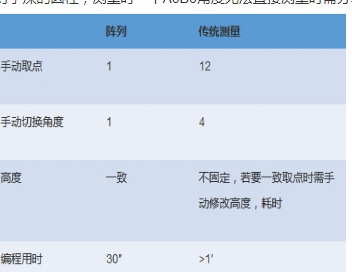

PC DMIS軟件優勢：

對于深的圓柱，測量時一個A0B0角度無法直接測量時需分不同的角度單點測量，如圖

電機轉軸測量方案

轉軸：電機產生動能并帶動輪子轉動的重要連接部件，轉軸的同軸精度差會導致車輛行駛 產生異響，傳動方向錯誤帶來額外磨損、斷軸等。

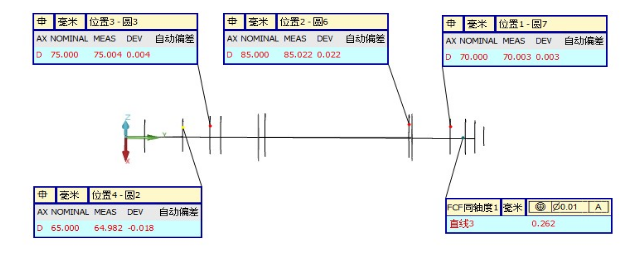

測量需求：外徑，同軸度

鐵芯測量方案

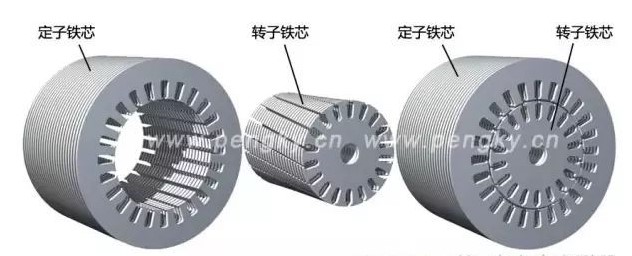

鐵芯通常是由一個定子和一個轉子組合而成。定子通常作為不轉動的部分，而轉子通常是內嵌在定子的內部位置。它用來增加電感線圈的磁通量，以實現電磁功率的轉換。

測量需求：內外圓直徑、同軸度、圓柱度、垂直度、平行度

電機轉軸及鐵芯測量通過使用三坐標測量機與PC-DIMIS軟件相配合，操作員可快速完成裝夾、測量、輸出報告、分析，及時反饋，優化生產工藝。

電機小巧輕便，所有組件都需要精確的安裝在一起，才能在低磨損的情況下產生大功率。針對電機各個配件的高精度要求，完成各個配件的尺寸要素的評價，除了三坐標接觸時測量方案，思瑞還可以偽電機提供光學影像儀測量放案，保證組件質量控制。

本文轉自“思瑞測量”
