人工關節的質量精度、材料成分要求非常高，若沒有達到，臨床效果不理想，容易對患者造成更大危害，三坐測量機作為人工關節的“品質把控官”，有效實現股骨球頭高效、高精度測量。

股骨頭位于人體大腿和髖骨之間，是髖關節的重要組成部分，外觀為球形，因位于股骨的頭部，被形象的稱為“股骨頭”，股骨是人體重要的骨骼之一，股骨頭更為重要，人的直立行走、活動、勞動都依靠股骨頭的支撐作用。

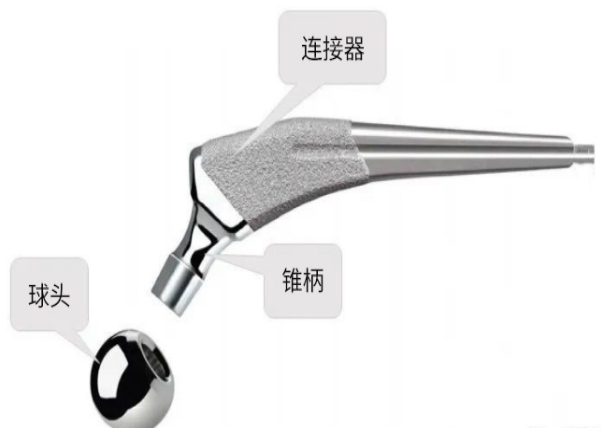

股骨頭壞死是骨科的常見疾病，依據患者實際情況需要采用股骨頭置換手術，股骨頭球是一個良好的人工關節假肢的重要組成部分，人工股骨球頭由股骨球頭和連接器組成，人工關節要替代關節的功能，對股骨球頭的質量、精度要求非常高。需要使用三坐標測量機檢測髖關節假體股骨球頭的尺寸，包括球頭直徑和球度。錐孔的檢測是為了保證球頭與錐柄的配合狀態，同時保證了裝配后的尺寸精度。

股骨球頭三坐標測量機解決方案

如何保證股骨球頭的尺寸數據符合設計要求？這就需要一臺能提供極高的精度、重復性、穩定、測量微米級公差能力的三坐標測量機對股骨球頭進行精密把控。針對這一需求，CROMA ClASSIC 686三坐標測量機搭配全自動測座可以輕松勝任股骨頭球測量任務。

股骨球頭三坐標測量機解決方案測量優勢

股骨球頭測量

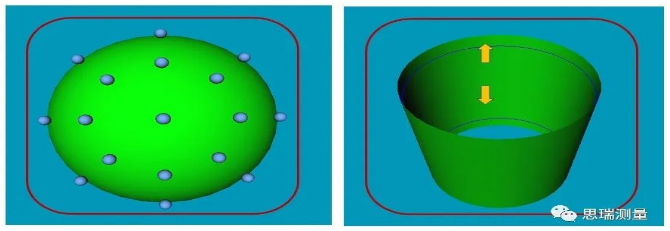

股骨球頭直徑測量采用測量25點的方式，1點在頂點，其余24點分3層，每層8點，分層的角度按照赤道1層，與赤道夾角45度為第二層，第三層在頂點。計算每個點到球心的距離。

股骨球頭球度測量：同樣采用測量25點的方式，通過軟件的最佳擬合功能擬合為球后進行球度評價。

錐孔測量：現在行業默認的方式是以球上的加工平面為基準，在固定深度處測量兩層圓，根據兩層圓擬合的圓錐計算錐角。

三坐標測量機檢測方法

針對股骨球頭不同測量需求，思瑞測量提供三種便捷高效檢測方法

1單件檢測主要用于產品試制階段，可采用直接測量的方式　

2小批量檢測，主要采用編程檢測方法，便捷高效

3當需要進行成品大批量檢測，采用托盤擺放批量檢測方法，借助工裝定位方式，實現批量化全自動檢測。

CROMA 系列三坐標測量機具有豐富的測量功能，再多的測量難題也能一一應對，通過股骨球頭測量方案能大幅度提高成品率，獲得高品質產品，為企業縮短新產品交付周期，還能滿足產品的逆向檢測要求。Croma Classic系列機型根據配置的不同可支持通用的觸發測量和精度更高、性能更好的連續掃描測量，將精度和動態性能相融合。在具備良好可靠性的同時降低了成本投入，是一款實用高效的測量機，能為各種類型的制造企業提供可靠的測量解決方案。

RationalDMIS軟件算法經過PTB (Physikalisch-Technische Bundesanstalt)---德國聯邦物理技術研究院權威認證，能夠輕松勝任以下檢測技術要求并提供真實可靠的數據結果。
