三坐標測量?jī)x作為一種高精度的新型測量?jī)x器，幾乎能夠?qū)λ械牧悴考叽邕M(jìn)行檢測，形位公差作為尺寸當中的一種，當然能夠快速的進行測量。
思瑞三坐標測量機使用的是測量行業標桿軟件PC-DMIS，功能非常強大，易學高效。擁有CAD數模脫機測量，和行業模塊測量，為復雜的精密零部件提供完美的測量解決方案。下面以圖1為例，簡單介紹如何在思瑞三坐標測量?jī)x中快速的評價形狀公差。
評價圓的位置和直徑值。在PC-DMIS中選擇【插入】→【尺寸】→【位置】，打開【位置】對話框，選擇要評價的元素標號“圓1”；在坐標軸選項中選“X”“Y”“直徑”，并在“公差”中輸入每一項的公差，然后點擊“創建”即可。如圖2所示。

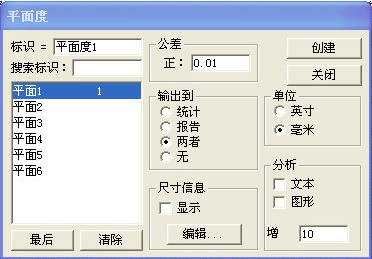

2.評價平面度。選擇【插入】→【尺寸】→【平面度】，打開【平面度】對話框，在元素列表中選擇所要評價的元素符號—“平面1”；再在“公差”框中輸入平面度的公差帶為0.01，然后點擊“創建”即可。如圖3所示。

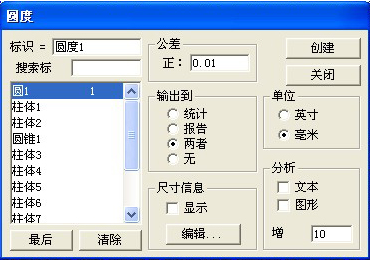

3.評價圓度。選擇【插入】→【尺寸】→【圓度】，打開【圓度】對話框，在元素列表中選擇所要評價的元素符號—“圓1”；再在“公差”框中輸入圓度的公差帶為0.01，然后點擊“創建”即可。如圖4所示。
通過以上的辦法，同理可以評價出直線度等其它形狀公差。
