OPTIV REFERENCE 系列 高精度復合式影像測量儀

OPTIV REFERENCE 系列  超高精度型復合式 3D 影像測量系統

OPTIV REFERENCE 是海克斯康影像測量儀中精度最 高的多傳感器產品。所有軸上都配備空氣軸承，測量 精度在亞微米范圍內。

機器可以配備革命性的 OPTIV  雙 Z 軸設計，通過在兩個獨立的垂直軸上安裝觸發和 光學傳感器，減少設置和檢查時間。

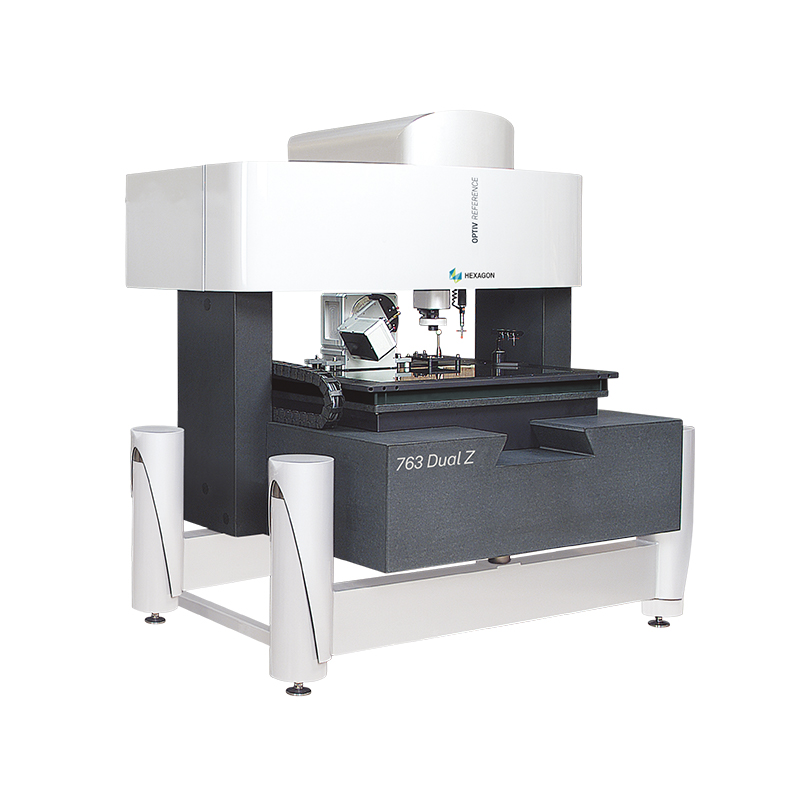

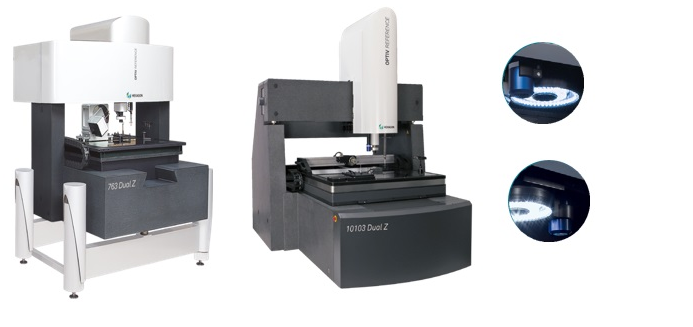

型號：OPTIV REFERENCE 543/763/10103/543 Dual Z/763 Dual Z/10103 Dual Z

·多樣的傳感器，觸發式接觸測頭、連續式掃描測頭和測頭更換架，

·TTL 同軸激光，CWS 共聚焦白光傳感器，精密轉臺；

·靈活的光學鏡頭選擇：電動變焦鏡頭、2-Step Zoom；

·全花崗巖結構，Y 軸導軌采用了精密 V 形燕尾導軌設計；

·REFERENCE 系列機型固定橋式，移動工作臺結構；

·精密滾珠絲杠，中央驅動，有效減少了阿貝誤差；

·固定橋式超高精度型 3D 復合式影像測量系統；

·完善的氣動平衡和優化的氣浮軸承分布；

·配置工業級高清晰度黑白 CCD 相機；

·同軸光，透射光，多段表面環形光；

·雙 Z 軸設計 (Dual Z 機型 )；

·HA 或 UHA 高精度機型可選；

·配備 PC-DMIS VISION 軟件。

543

736

10103

543-Z

736-Z

10103-Z
