Rational DMIS測量軟件

Rational DMIS測量軟件

模塊豐富的計量軟件

Rational DMIS獲得 ANSI、ISO、GB、PTB 標準認證，完全支持I++ 控制協議。友好簡潔的軟件界面、獨特的拖拉式快速操作、與 CAD數據的無縫連接、從測量到輸出報告 100% 圖形可視化，給企業提供完整的測量解決方案。

Rational DMIS 軟件集成了 CAD 模塊、薄壁件模塊、掃描模塊，可滿足客戶日益增長的測量需求。

Rational DMIS 的特色包括：

·完整、快速的公差計算：符合 GB、ISO、Y14.5、ANSI、DIN、AGMA 多種標準；

·豐富多樣的報告輸出：支持 HTML、Excel、PDF、OUT、TXT 格式。

·支持 CATIA，UG，PRO-E，Solidworks，Parasolid 直讀接口；

·100% DMIS 內核；可實現 DMIS 程序的導入 / 導出；

·智能檢測：檢測路徑實時仿真，自動優化檢測路徑；

·支持 IGES，STEP，DXF，STL，XYZ 等格式；

·支持輸出 Q-DAS，DML 等格式數據；

·與 CAD 數據無縫連接；

一套 Rational DMIS，一套完整的解決方案

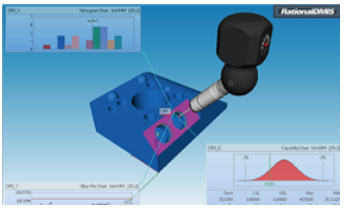

SPC 統計分析：

應用統計分析技術對產品進行質量監控和評估，只需一個 鼠標拖曳操作，即可完成要統計的元素 SPC 數據。

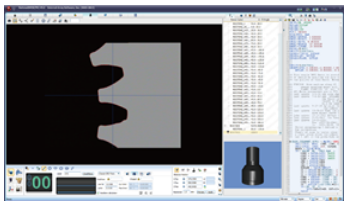

CCD：影像分析檢測模塊

采用影像測量技術，對產品進行圖像分析檢測，實現“三 坐標 + 影像”的復合式測量探針、影像復合式測量，集成 在同一界面下，無需切換軟件。實現坐標系合并、數據統一。

共焦白光模塊：

采用快速非接觸式白光連續掃描，廣泛應用于：3D 玻璃、 葉片、塑料、半導體等零部件的檢測，測量精度高、效率快。

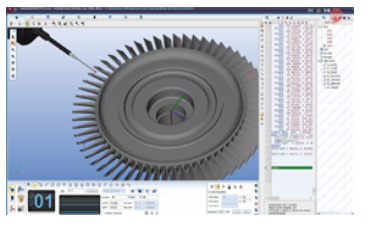

BLADE 葉片檢測模塊

用于航空葉片、核電葉片的檢測分析支持文字報告自定義 模板；計算葉片截面曲線的頭端、尾端、頭尾圓直徑、頭 尾厚度、最大厚度、弦長、弦角、最大長度、切角、BE 距離、 旋轉角度、平移距離、T 尺寸、入口角度、出口角度、自 定義長度 M1、頭端輪廓、尾端輪廓、壓力面輪廓、吸力 面輪廓、葉片段輪廓等重要參數。

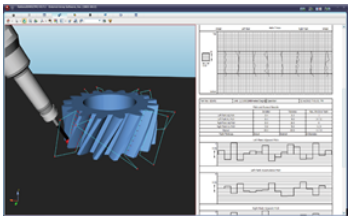

GEAR 齒輪檢測模塊

用于圓柱漸開線齒輪的檢測分析，包括：內外直齒、外斜 齒支持齒形、齒向、齒距、跳動公差的評價。輸出圖文并 茂的齒輪分析報告。

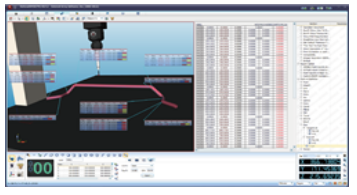

PIPE 管道檢測模塊

用于汽車管道、輸油管道的檢測分析輸入管道理論參數， 自動創建出管道 CAD，省去制作 CAD 的時間。支持管道 整體 BestFit 擬合、分析。

CAM 凸輪檢測模塊

用于凸輪、凸輪軸的檢測分析圖形化的輪廓 Form 誤差比 對。只能的產生凸輪測量點，并自動完成測量。
